La struttura, il materiale e la resistenza del cilindro della macchina per lo stampaggio a iniezione

I. Struttura del barilotto della macchina per stampaggio a iniezione

1.1 Canna integrale e canna combinata

La canna integrale viene lavorata sul grezzo integrale. Questa struttura può facilmente garantire un'elevata precisione di produzione e accuratezza di assemblaggio, semplificare il lavoro di assemblaggio, facilitare l'impostazione e l'installazione del sistema di riscaldamento e raffreddamento e il calore è distribuito uniformemente lungo la direzione assiale.

Canna combinata significa che una canna è composta da diverse sezioni di canna. Gli estrusori sperimentali e gli estrusori di scarico utilizzano spesso cilindri combinati. Il primo serve per facilitare la modifica della lunghezza della canna per adattarsi a viti con proporzioni diverse, il secondo per impostare la sezione di scarico.

1.2 Canna bimetallica

Per soddisfare i requisiti relativi ai materiali delle canne e risparmiare materiali preziosi, molte canne sono intarsiate con una boccola in acciaio legato all'interno della matrice generale di acciaio al carbonio o acciaio fuso.

Canna da 1,3 IKV

La canna IKV è un nuovo tipo di canna sviluppata dall'istituto tedesco IKV, con le seguenti caratteristiche:

Scanalature longitudinali vengono aperte sulla parete interna della sezione di alimentazione del barile o trasformate in una rastremazione per migliorare la velocità di trasporto dei solidi.

Raffreddamento forzato del cilindro nella sezione di alimentazione per mantenere le solide proprietà di attrito del materiale.

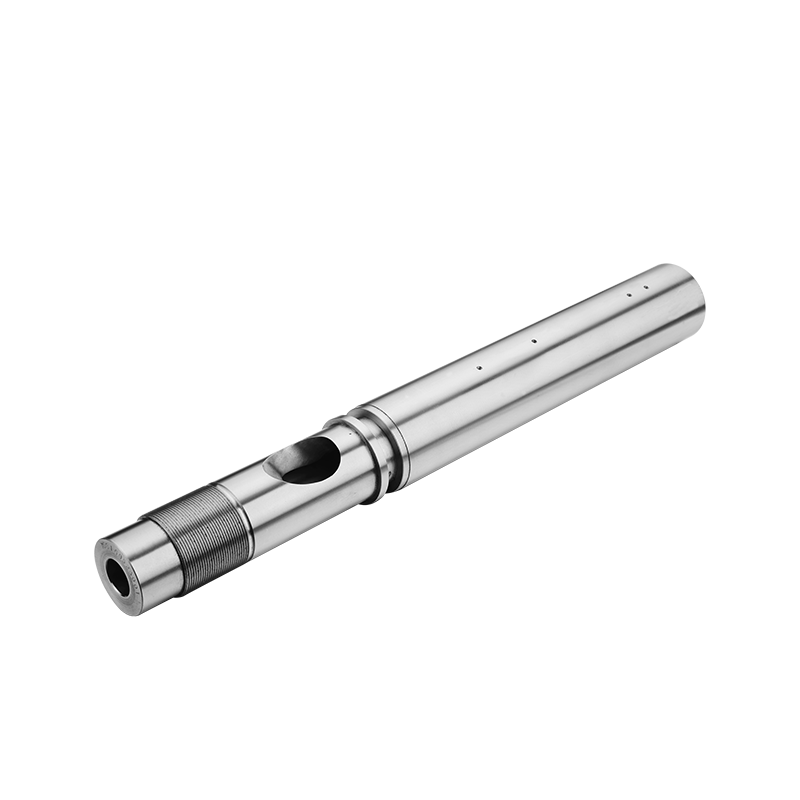

1.4 Forma e posizione della porta di alimentazione

La forma della porta di alimentazione e la sua posizione di apertura sul fusto hanno una grande influenza sulle prestazioni di alimentazione. L'apertura di alimentazione dovrebbe consentire al materiale di essere aggiunto liberamente ed efficientemente al fusto senza creare ponti. Durante la progettazione, è necessario considerare anche se la porta di alimentazione è adatta per l'installazione di un dispositivo di alimentazione, se è favorevole alla pulizia e se è conveniente installare un sistema di raffreddamento in questa sezione.

II. Calcolo del materiale e della resistenza della canna

2.1 Materiale della canna

La scelta del materiale della canna dipende da molti fattori, tra cui:

**Prestazioni di lavorazione: **Il materiale deve avere buone prestazioni di lavorazione e prestazioni di trattamento termico per una facile lavorazione e produzione.

**Resistenza all'usura: **Il materiale deve avere una buona resistenza all'usura per resistere all'usura delle particelle di plastica.

**Resistenza alla corrosione: **Il materiale deve avere una buona resistenza alla corrosione per resistere alla corrosione della plastica fusa.

**Resistenza: **Il materiale deve avere una resistenza sufficiente per resistere all'alta pressione e alle alte temperature.

I materiali comuni delle canne includono:

Acciaio 45: ha buone prestazioni complete e un prezzo moderato ed è un materiale per canne comunemente usato.

40Cr: ha un'elevata tenacità e resistenza all'usura, adatto alla lavorazione di plastiche ad alta durezza.

38CrMoAL : ha un'elevata robustezza e resistenza alla corrosione, adatto alla lavorazione di plastiche corrosive.

Acciaio fuso: ha un costo contenuto, adatto alla lavorazione di botti di grandi dimensioni.

Ferro duttile: ha una buona resistenza all'usura e alla corrosione, adatto per la lavorazione di materie plastiche rinforzate con fibra di vetro.

Lega Xaloy: è un nuovo tipo di materiale resistente all'usura e alla corrosione con buone prestazioni globali, ma il prezzo è elevato.

2.2 Determinazione dello spessore della parete della canna e calcolo della resistenza

Determinazione dello spessore della parete della botte

La determinazione dello spessore della parete della botte considera principalmente i seguenti fattori:

**Resistenza:**Lo spessore della parete della canna deve essere sufficiente per resistere all'alta pressione e all'alta temperatura.

**Lavorabilità:**Lo spessore della parete del cilindro deve essere facile da lavorare e produrre.

**Inerzia termica:**Lo spessore della parete della canna dovrebbe essere in grado di garantire un'inerzia termica sufficiente per ridurre le fluttuazioni di temperatura.

Calcolo della resistenza della canna

Il calcolo della resistenza della canna viene effettuato in base a botti a pareti spesse. Per metodi di calcolo specifici, fare riferimento alle norme o specifiche pertinenti.

III. Precauzioni per la progettazione e la fabbricazione delle canne

Design a botte

Quando si progetta la canna, è necessario considerare pienamente i fattori di cui sopra e selezionare materiali e strutture appropriati.

È necessario prestare attenzione alla sigillatura del fusto per evitare perdite di plastica fusa.

Dovrebbe essere considerata la comodità della riparazione e della manutenzione della canna.

Produzione di botti

La fabbricazione della canna deve essere conforme agli standard e alle specifiche pertinenti.

È necessario prestare attenzione alla finitura superficiale della canna per ridurre la resistenza all'attrito della plastica fusa.

È necessario prestare attenzione al trattamento termico della canna per migliorarne la robustezza e la resistenza all'usura.

IV. Manutenzione e cura della canna

Manutenzione della canna

Controllare regolarmente l'usura della canna e sostituire tempestivamente le parti gravemente usurate.

Pulisci regolarmente la canna per evitare che rimangano residui di plastica fusa.

Controllare regolarmente la tenuta del fusto per evitare perdite di plastica fusa.

Guasti comuni dei barili

Usura: questo è il guasto più comune della canna e il motivo principale è l'usura delle particelle di plastica.

Corrosione: questo è un altro guasto comune della canna e il motivo principale è la corrosione della plastica fusa.

Cracking: Si tratta di un guasto grave della canna e il motivo principale è il sovraccarico o l'eccessivo stress termico.

Metodi di risoluzione dei problemi del barile

**Usura:**Sostituire le parti gravemente usurate.

**Corrosione:**Sostituire le parti gravemente corrose o applicare un rivestimento anticorrosivo sulla parete interna della canna.

**Crepature:**Sostituire le parti rotte.
